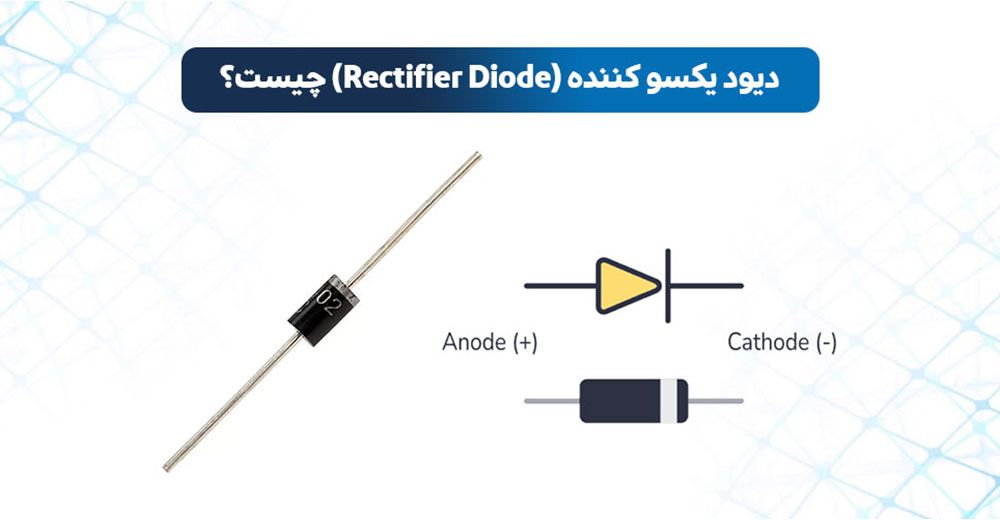

دیود یکسو کننده چیست؟
در دنیای الکترونیک، دیودها نقش بسیار مهمی در کنترل جریان برق ایفا می کنند. یکی از پرکاربردترین انواع دیود، دیود یکسوساز است. این قطعه الکترونیکی کوچک اما بسیار کاربردی، در تبدیل جریان متناوب AC به جریان مستقیم DC نقش کلیدی دارد. در این مقاله به این سوال پاسخ می دهیم که دیود یکسو کننده چیست، چگونه کار می کند و انواع دیود یکسوساز چیست و کاربرد آنها چه می باشد.
دیود یکسوساز چیست؟
دیود یکسوساز یا Rectifier Diode یکی از رایج ترین و ابتدایی ترین قطعات در دنیای الکترونیک می باشد. این دیود نوعی از دیود نیمه هادی است که تنها اجازه عبور جریان الکتریکی را در یک جهت می دهد. وظیفه اصلی این دیود، یکسوسازی جریان برق است؛ به این معنی که این دیود، با استفاده از خاصیت هدایت جریان در یک جهت، جریان AC رو به جریان DC تبدیل می کند.
یعنی اگر بخواهید یک مدار تغذیه DC طراحی کند، اولین قطعه ای که باید سراغش بروید همین دیود یکسوساز می باشد.
📌 برای مشاهده و خرید انواع دیود کلیک کنید.
عملکرد دیود یکسوساز چگونه است؟
عملکرد دیود یکسو کننده بر اساس قانون ساده ای هست:
💡جریان را از یک جهت عبور می دهد و از جهت دیگر مانع آن می شود.
دیودها از جنس مواد نیمه رسانا مانند سیلیکون ساخته می شوند و دارای دو سر به نام های آند (Anode) و کاتد (Cathode) هستند.
- هنگامی که ولتاژ مثبت به آند و منفی به کاتد متصل شود، دیود در حالت Forward Bias قرار گرفته و جریان از آن عبور می کند.
- در صورتی که جهت ولتاژ برعکس شود، دیود در حالت بایاس معکوس (Reverse bias) قرار گرفته و مانع عبور جریان می شود.
این ویژگی باعث می شود تا دیود یکسوساز جریان متناوب را فقط از یک جهت عبور داده و به جریان مستقیم تبدیل کند.
به بیان ساده تر، وقتی ولتاژ از آند به کاتد مثبت باشد، دیود در بایاس مستقیم قرار دارد و جریان عبور می کند. اما وقتی ولتاژ معکوس شود، دیود جریان را قطع می کند.
همین رفتار ساده باعث میشه که در مدارهای تغذیه، دیودها جریان متناوب رو «صاف» کنن و فقط نیم سیکل مثبت (یا منفی) عبور کند.
دیود یکسوساز نیم موج
یکسوسازی نیم موج (Half-Wave Rectification) یکی از ساده ترین روش ها برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. در یک مدار یکسوساز نیم موج، فقط یک دیود استفاده میشود. این مدار، فقط نیم سیکل مثبت ولتاژ AC رو عبور داده و نیم سیکل منفی حذف میشود.
نحوه عملکرد:
در مدار یکسوساز نیم موج:
- دیود فقط اجازه عبور نیم چرخه مثبت ولتاژ متناوب را می دهد.
- در نیم چرخه منفی، دیود جریان را عبور نمی دهد و خروجی مدار برابر با صفر می شود.
دیود یکسوساز تمام موج
در یکسوسازی تمام موج (Full-Wave Rectification)، تلاش می شود هر دو نیم چرخه مثبت و منفی سیگنال AC به سیگنال DC تبدیل شوند. در این مدار، از دو یا چهار دیود استفاده میشه تا هر دو نیم سیکل ولتاژ AC به DC تبدیل شود.
دو روش برای این کار وجود داره:
- یکسوسازی تمام موج با ترانس مرکزی (Center-Tap)
از دو دیود استفاده میشه و خروجی همواره مثبت یا منفی خواهد بود. - پل دیودی (Bridge Rectifier)
متداول ترین روش که از چهار دیود تشکیل شده، هم ساده است و هم مؤثر.
🔹 پل دیود یکی از پرکاربردترین و مؤثرترین روش ها برای یکسوسازی در منابع تغذیه محسوب می شود.
مقایسه یکسوساز نیم موج و تمام موج
اگر بخواهیم بین یکسوساز نیم موج و تمام موج یکی را انتخاب کنیم، بدون شک یکسوساز تمام موج به ویژه نوع پل دیودی عملکرد و بازدهی بسیار بهتری دارد. البته، در مواردی که سادگی مدار و هزینه پایین اهمیت دارد، از یکسوساز نیم موج استفاده می شود.
| ویژگی | یکسوساز نیم موج | یکسوساز تمام موج |
| تعداد دیودها | ۱ عدد | ۲ یا ۴ عدد |
| بازده تبدیل | پایین | بالا |
| ولتاژ خروجی | ناپایدار و نوسانی | نسبتاً یکنواخت |
| کاربرد | مدارهای ساده، ولتاژ پایین | منابع تغذیه، مدارات حساس |
| پیچیدگی مدار | ساده | پیچیده‌تر |
| تلفات انرژی | بیشتر | کمتر |
کاربردهای دیود یکسو کننده
دیودهای یکسو کننده تقریباً در تمام مدارهای تغذیه و منابع انرژی الکترونیکی دیده می‌شن:
- منابع تغذیه سوییچینگ و خطی
- شارژرهای موبایل، لپ‌تاپ، و پاوربانک
- مدارهای UPS و منابع تغذیه اضطراری
- گیرنده‌ها و فرستنده‌های RF در مرحله تامین تغذیه
- سیستم های خورشیدی (Solar Systems)
نحوه تست دیود یکسو کننده
برای تست دیود، کافیه از مولتی متر استفاده کنید:
- مولتی متر را روی حالت تست دیود قرار دهید
- پراب قرمز را به آند و پراب مشکی را به کاتد بزنید
- اگر عددی بین 0.5 تا 0.7 ولت نشان داد، دیود سالم است
- در جهت معکوس، نباید هیچ عددی نشان دهد OL یا بی‌نهایت
اگر در هر دو جهت عددی ببینید یا هیچ عددی نشان ندهد، دیود خراب است.
تفاوت دیود یکسوساز با سایر دیودها
برخلاف برخی دیودها که وظایف خاصی مانند تثبیت ولتاژ (دیود زنر) یا تولید نو،ر دیود LED، دارند، دیود یکسوساز صرفاً برای تبدیل جریان متناوب به مستقیم طراحی شده است و از این نظر دارای ویژگی های منحصر به فردی مانند تحمل جریان بالا و ولتاژ معکوس زیاد است.
نکات مهم در انتخاب دیود یکسوساز
حال که با مفهوم دیود یکسوساز چیست آشنا شدید، بهتر می توانید نقش حیاتی این قطعه ساده اما قدرتمند را در مدارهای الکترونیکی درک کنید. دیودهای یکسوساز از اجزای اصلی در طراحی منابع تغذیه هستند و در صنعت الکترونیک جایگاه بسیار مهمی دارند.
اگر به طراحی مدارهای الکترونیکی علاقه مند هستید یا در حوزه برق و الکترونیک فعالیت می‌کنید، شناخت عمیق تر این نوع دیود به شما کمک خواهد کرد تا پروژه های خود را با دقت و کارایی بیشتری انجام دهید. در هنگام خرید و استفاده از دیود یکسوساز باید به موارد زیر توجه کرد:
- همیشه ولتاژ و جریان دیود رو نسبت به مدار انتخاب کنید
- از هیت سینک برای دیودهای قدرت استفاده کنید
- در مدارهای AC، از خازن فیلتر برای صاف کردن خروجی استفاده بشه
- حداکثر جریان عبوری (IF)
- ولتاژ معکوس قابل تحمل (VRRM)
- افت ولتاژ مستقیم (VF)
- سوئیچینگ
انتخاب صحیح دیود متناسب با نیاز مدار، باعث افزایش عمر و بازدهی بهتر آن خواهد شد.
